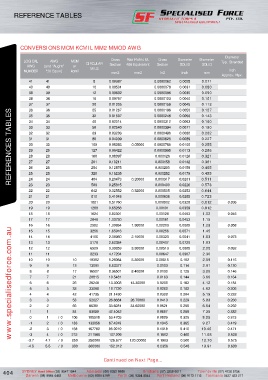

REFERENCE TABLES

CONVERSIONS MCM KCMIL MM2 MMOD AWG

Diameter
LOGICAL AWG MCM CIRCULAR Cross Max Metric UL Cross Diameter Diameter Typ. Stranded
AWG (and “Aught” or MILS Section 486 Equivalent Section SOLID SOLID
NUMBER */0 Equiv) kcmil mm2 mm2 in2 inch mm inch
Approx. Max.
41 41 8 0.00397 0.0000062 0.0028 0.071
40 40 10 0.00501 0.0000078 0.0031 0.080
39 39 12 0.00632 0.0000098 0.0035 0.090
38 38 16 0.00797 0.0000123 0.0040 0.101
37 37 20 0.01005 0.0000156 0.0045 0.113
36 36 25 0.01267 0.0000196 0.0050 0.127
REFERENCES TABLES
35 35 32 0.01597 0.0000248 0.0056 0.143
34 34 40 0.02014 0.0000312 0.0063 0.160
33 33 50 0.02540 0.0000394 0.0071 0.180
32 32 63 0.03203 0.0000496 0.0080 0.202
31 31 80 0.04039 0.0000626 0.0089 0.227
30 30 100 0.05093 0.05000 0.0000789 0.0100 0.255
29 29 127 0.06422 0.0000995 0.0113 0.286
28 28 160 0.08097 0.000126 0.0126 0.321
27 27 201 0.10211 0.000158 0.0142 0.361
26 26 254 0.12875 0.000200 0.0159 0.405
25 25 320 0.16235 0.000252 0.0179 0.455
24 24 404 0.20473 0.20000 0.000317 0.0201 0.511
23 23 509 0.25815 0.000400 0.0226 0.573
22 22 642 0.32552 0.32000 0.000505 0.0253 0.644
21 21 810 0.41048 0.000636 0.0285 0.723
20 20 1021 0.51760 0.000802 0.0320 0.812 0.036
19 19 1288 0.65268 0.00101 0.0359 0.912
18 18 1624 0.82301 0.00128 0.0403 1.02 0.046
17 17 2048 1.03780 0.00161 0.0453 1.15
16 16 2582 1.30864 1.30000 0.00203 0.0508 1.29 0.058
www.specialisedforce.com.au
15 15 3256 1.65016 0.00256 0.0571 1.45
14 14 4106 2.08080 2.10000 0.00323 0.0641 1.63 0.073
13 13 5178 2.62384 0.00407 0.0720 1.83
12 12 6529 3.30859 3.30000 0.00513 0.0808 2.05 0.092
11 11 8233 4.17204 0.00647 0.0907 2.30
10 10 10 10382 5.26084 5.30000 0.00815 0.102 2.59 0.116
9 9 13 13091 6.63377 0.0103 0.114 2.91 0.130
8 8 17 16507 8.36501 8.40000 0.0130 0.128 3.26 0.146
7 7 21 20815 10.5481 0.0163 0.144 3.66 0.164
6 6 26 26248 13.3008 13.30000 0.0206 0.162 4.12 0.184
5 5 33 33098 16.7720 0.0260 0.182 4.62 0.206
4 4 42 41735 21.1490 0.0328 0.204 5.19 0.232
3 3 53 52627 26.6684 26.70000 0.0413 0.229 5.83 0.260
2 2 66 66361 33.6281 33.60000 0.0521 0.258 6.54 0.292
1 1 84 83680 42.4042 0.0657 0.289 7.35 0.332
0 1 / 0 106 105518 53.4705 0.0829 0.325 8.25 0.373
-1 2 / 0 133 133056 67.4249 0.1045 0.365 9.27 0.419
-2 3 / 0 168 167780 85.0210 0.1318 0.410 10.40 0.471
-3 4 / 0 212 211566 107.209 0.1662 0.460 11.68 0.528
-3.7 4.7 / 0 250 250000 126.677 120.00000 0.1963 0.500 12.70 0.575
-4.5 5.5 / 0 300 300000 152.012 0.2356 0.548 13.91 0.630

Continued on Next Page...
