PUNCH & DIES

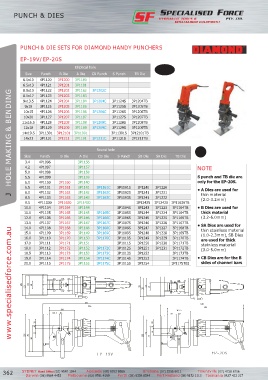

PUNCH & DIE SETS FOR DIAMOND HANDY PUNCHERS

EP-19V/EP-20S

Elliptical hole
Size Punch B Die A Die CB Punch S Punch TB Die
6.5x10 4P1120 3P1200 3P1180
6.5x13 4P1121 3P1201 3P1181
8.5x13 4P1122 3P1202 3P1182 3P1202C
J HOLE MAKING & BENDING
8.5x17 3P1123 3P1203 3P1183
9x13.5 4P1124 3P1204 3P1184 3P1204C 3P1124S 3P1204TB
9x18 3P1125 3P1205 3P1185 3P1125S 3P1205TB
10x15 4P1126 3P1206 3P1186 3P1206C 3P1126S 3P1206TB
10x20 3P1127 3P1207 3P1187 3P1127S 3P1207TB
11x16.5 4P1128 3P1208 3P1188 3P1208C 3P1128S 3P1208TB
12x18 3P1129 3P1209 3P1189 3P1209C 3P1129S 3P1209TB
14x19.5 3P11301 3P12101 3P11901 3P11301S 3P12101TB
14x21 3P1131 3P1211 2P1191 3P1211C 3P1131S 3P1211TB

Round hole
Size Punch B Die A Die CB Die S Punch SB Die SA Die TB Die
3.4 4P1096 3P1156
4.2 4P1097 3P1157 NOTE
5.0 4P1098 3P1158
5.5 4P1099 3P1159 S punch and TB die are
6.0 4P1100 3P1160 3P1140 only for the EP-20S.
6.5 4P1101 3P1161 3P1141 3P1161C 3P1101S 3P1240 3P1220 • A Dies are used for
8.0 4P1102 3P1162 3P1142 3P1162C 3P1102S 3P1241 3P1221 thin material
8.5 4P1103 3P1163 3P1143 3P1163C 3P1103S 3P1241 3P1222 (2.0-3.2mm)
9.0 4P11030 3P11630 3P11430 3P12425 3P12420 3P11630TB
10.0 4P1104 3P1164 3P1144 3P1104S 3P1243 3P1223 3P1164TB • B Dies are used for
11.0 4P1105 3P1165 3P1145 3P1165C 3P1105S 3P1244 3P1224 3P1164TB thick material
12.0 4P1106 3P1166 3P1146 3P1166C 3P1106S 3P1245 3P1225 3P1166TB (3.2-6.0mm)
13.0 4P1107 3P1167 3P1147 3P1167C 3P1107S 3P1246 3P1226 3P1167TB • SA Dies are used for
14.0 4P1108 3P1168 3P1148 3P1168C 3P1108S 3P1247 3P1227 3P1168TB thin stainless material
www.specialisedforce.com.au
15.0 4P1109 3P1169 3P1149 3P1169C 3P1109S 3P1248 3P1228 3P1169TB (1.0-2.3mm), SB Dies
16.0 3P1110 3P1170 3P1150 3P1170C 3P1110S 3P1249 3P1229 3P1170TB are used for thick
17.0 3P1111 3P1171 3P1151 3P1111S 3P1250 3P1230 3P1171TB stainless material
18.0 3P1112 3P1172 3P1152 3P1172C 3P1112S 3P1251 3P1231 3P1172TB (3.0-5.0mm)
18.5 3P1113 3P1173 3P1153 3P1173C 3P1113S 3P1252 3P1173TB
19.0 3P1114 3P1174 3P1154 3P1174C 3P1114S 3P1253 3P1174TB • CB Dies are for the B
20.0 3P1115 3P1175 3P1155 3P1175C 3P1115S 3P1254 3P1175TB3 sides of channel bars
